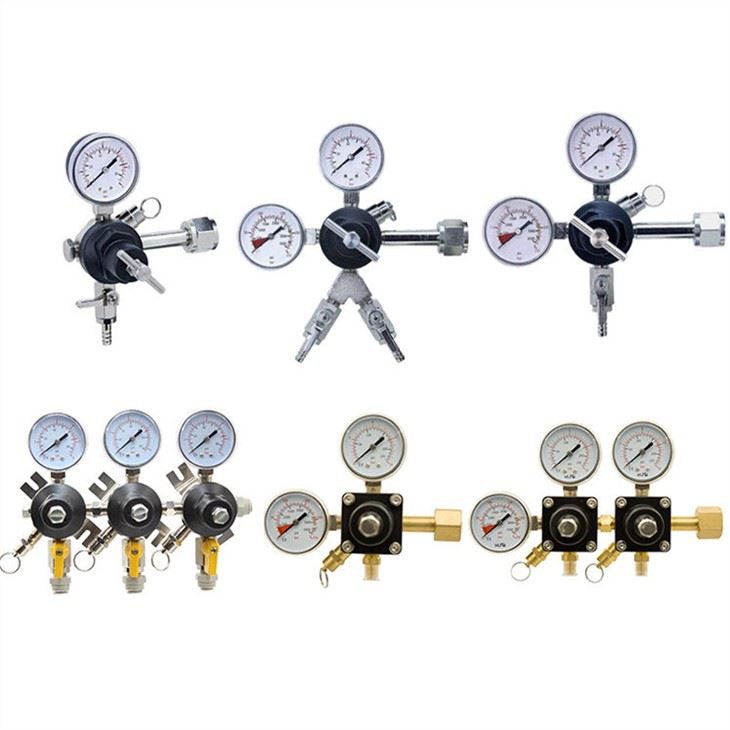

Regulator de bere

Reductorul de presiune cu dioxid de carbon este, în general, un dispozitiv de reducere a presiunii pentru gazul îmbuteliat. Când presiunea de intrare și debitul de ieșire se schimbă, asigurați-vă că presiunea de ieșire este întotdeauna stabilă. O creștere a citirii manometrului de joasă presiune poate indica pericole potențiale și pericole ascunse.

Deoarece presiunea din cilindru este mare, dar presiunea necesară pentru sudarea cu gaz, tăierea gazului și punctele de utilizare este mică, este necesar să utilizați un reductor de presiune pentru a reduce gazul de înaltă presiune stocat în cilindru la gaz de joasă presiune și pentru a asigura ca presiunea de lucru necesară să rămână stabilă de la început până la sfârșit. Pe scurt, reductorul de presiune este un dispozitiv de reglare care reduce gazul de înaltă presiune la gazul de joasă presiune și menține stabile presiunea și debitul gazului de ieșire.

Reductorul de presiune cu dioxid de carbon poate fi împărțit în tip centralizat și tip post; În funcție de diferite structuri, poate fi împărțit în tip cu o singură etapă și tip dublu; Conform diferitelor principii de lucru, poate fi împărțit în două tipuri: tip de acțiune pozitivă și tip de reacție. Reductoarele de presiune uzuale sunt în principal tip reacție într-o singură etapă și tip mixt în două etape (prima etapă este de tip cu acțiune pozitivă, iar a doua etapă este tip reacție).

1. The body of carbon dioxide pressure reducer is made of brass < HPb59-1 >. Structura sistemului de reducere a presiunii în două etape este în esență similară. Este compus din tija de evacuare a supapei, arc de reglare a presiunii, dispozitiv cu membrană elastică, supapă de reducere a presiunii și alte piese. Sistemul de reducere a presiunii din prima etapă este utilizat în principal pentru a reduce automat gazul de înaltă presiune la gazul de presiune medie, la o presiune de 2MPa, iar apoi îl trimite la sistemul de reducere a presiunii din a doua etapă. În sistemul secundar de reducere a presiunii, când șurubul de reglare a presiunii este înșurubat, supapa de reducere a presiunii este deschisă și închisă în grade diferite prin arcul de reglare a presiunii, dispozitivul cu membrană elastică și tija de ejecție a supapei, astfel încât să se regleze gradul de reducere a presiunii de oxigen. furnizate de primul sistem de reducere a presiunii sau opriți alimentarea cu gaz.

2. Dimensiunea filetului la îmbinarea de intrare a reductorului de presiune cu dioxid de carbon este G5 / 8 ", diametrul interior al îmbinării este de 5. 5 mm, diametrul interior al îmbinării de ieșire este de 6 mm și debitul maxim este de 80 m3 / h. Corpul reductorului de presiune este echipat și cu un contor de oxigen de înaltă presiune și un contor de oxigen de joasă presiune, care indică respectiv presiunea în camera de gaz de înaltă presiune (adică butelia de oxigen) și camera de gaz de joasă presiune ( adică presiunea de lucru). Intervalul contorului de oxigen de înaltă presiune este - 25MPa. Intervalul contorului de oxigen de joasă presiune este 0-v 4MPa o

Când se folosește reductor de presiune qd-1, când șurubul de reglare este înșurubat în sensul acelor de ceasornic, supapa de reducere a presiunii poate fi deschisă, iar oxigenul de înaltă presiune va curge în camera de joasă presiune din spațiu. Presiunea este redusă din cauza expansiunii în volum a oxigenului în camera de joasă presiune, adică a efectului de decompresie.

3. Dimensiunea filetului piuliței conectorului de intrare a reductorului de presiune de dioxid de carbon este G5 / 8 ", diametrul interior al conectorului este de 7 mm, iar diametrul interior al conectorului de ieșire poate fi de 5 mm sau 9 mm, în funcție de nevoile diferite. contorul de oxigen de înaltă presiune instalat pe corp este 0-25mpa, iar intervalul contorului de oxigen de joasă presiune este 0-4mpa.
